Does a tile roof solar mount need a hook for every batten or just every third

FAQ

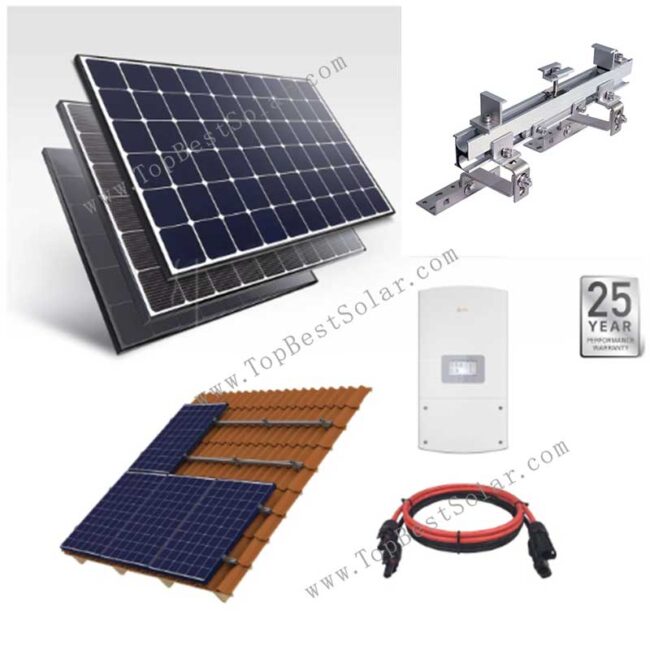

瓦屋顶看起来美观大方，但当太阳能安装人员需要掀起一块瓦片，在椽子上钻孔，然后小心翼翼地将瓦片放回原位时，情况就变得复杂起来。在西班牙瓦屋顶上，2天安装和4天安装之间的区别不在于太阳能电池板本身，而在于挂钩间距和防水设计。TopBest Solar 的这款瓦屋顶太阳能系统——瓦屋顶太阳能安装系统，包含可调节挂钩、铝制导轨、中夹、端夹、接地夹、防水套和不锈钢瓦屋顶太阳能电池板安装套件——正是解决间距问题的方案：可调节的铝制挂钩可滑入瓦片下方，阳极氧化铝导轨横跨整个阵列，不锈钢螺栓可抵抗沿海地区的腐蚀，防水套则可在不更换瓦片的情况下密封穿孔。该套件由 TopBest Solar（topbestsolar.com，太阳能安装系统制造商）生产，可将使用40年的瓦屋顶改造成可安装光伏发电系统的表面，且不会造成任何瓦片开裂。但是，为什么可调节挂钩比固定式L型底座更适合筒瓦？为什么防水罩能密封瓦片下方20毫米的孔洞（即使瓦片在冻融循环中会发生2毫米的位移）？又是什么让铝制导轨成为450瓦双面太阳能板在30度倾斜屋顶上的理想跨度？以下内容将为住宅太阳能安装商、EPC承包商、屋顶公司以及正在评估安装系统的DIY业主提供完整的分析，该系统的真正规格是“挂钩与椽木牢固连接，瓦片平整贴合，15年不漏水”，而不是数据表上的“屋顶安装”。 为什么瓦屋顶太阳能系统采用钩轨式结构，而不是通用的L型支架 适用于瓦屋顶的太阳能发电系统——适用于瓦屋顶的太阳能发电系统，瓦屋顶太阳能安装系统，可调节挂钩，铝制导轨，中夹，端夹，接地夹，防水罩，不锈钢瓦屋顶太阳能电池板安装套件，TopBest Solar 住宅/商业解决方案基于五个相互协调的事实——挂钩间距与椽木间距、可调节挂钩与固定 L 型脚、防水罩密封机制、450 瓦电池板的铝制导轨跨度以及 TopBest Solar 的 OEM/ODM 认证： 挂钩每隔 1.2-1.5 米与椽子连接，而非每层瓦片都连接。瓦屋顶的檩条间距为 33 厘米，而椽子间距为 1.2-1.5 米。如果使用 L 型支架连接到每根檩条上，则结构过于复杂，容易导致檩条在剪切力作用下开裂。可调节挂钩（TopBest Solar 瓦屋顶挂钩）穿过瓦片缝隙，用不锈钢螺栓固定椽子，并按椽子间距支撑导轨——通常情况下，对于 6 块面板的竖向阵列，每 4 米长的导轨需要 3 个挂钩。页面上的文字“可调节挂钩适用于各种瓦片形状”阐明了与椽子的连接方式：挂钩是荷载传递路径，瓦片只是装饰性的。 可调节挂钩可旋转滑动，以匹配筒瓦的弧度。筒瓦（西班牙式/S形）搭接处有15-25毫米的凸起；固定式L形底座要么太高（导致瓦片翘起），要么太低（挂钩压坏瓦片尾部）。TopBest可调节挂钩的底座带有槽口，可旋转±15度并前后滑动20毫米，安装人员可以根据瓦片的弧度调整挂钩角度，然后拧紧M8螺栓。固定式挂钩安装在筒瓦上需要切割瓦片或使用垫片——这两种方法都会增加人工成本和漏水风险。“可调节”设计可以将原本需要拆卸3块瓦片的工作简化为只需抬起1块瓦片。 防水套密封瓦片下方20毫米的穿孔。穿过椽子的螺栓是屋顶上唯一的穿孔。TopBest 提供不锈钢防水套，内含EPDM密封垫，可紧密包裹螺栓杆。瓦片位于防水套上方，雨水会流过防水套凸缘，而不会接触到螺栓孔。粘土瓦在冻融循环中会发生1-2毫米的位移；EPDM密封垫能够随瓦片移动而不会开裂——而硅胶密封胶在三年内就会失效。“防水套”部件才是15年防漏保证的关键所在，而非挂钩本身。 适用于 1750 毫米面板的铝制导轨，挂钩间距为 1.5 米。一块 450 瓦双面面板的长度约为 1750 毫米。TopBest 铝制导轨（阳极氧化 6005-T5，40×40 毫米型材）在挂钩间距为 1.5 米时，在 1.5 千牛雪荷载下挠度小于 2 毫米。这意味着一个…
